1200 mm PVC õhukese lehe ekstrusiooniliin

Toote ülevaade

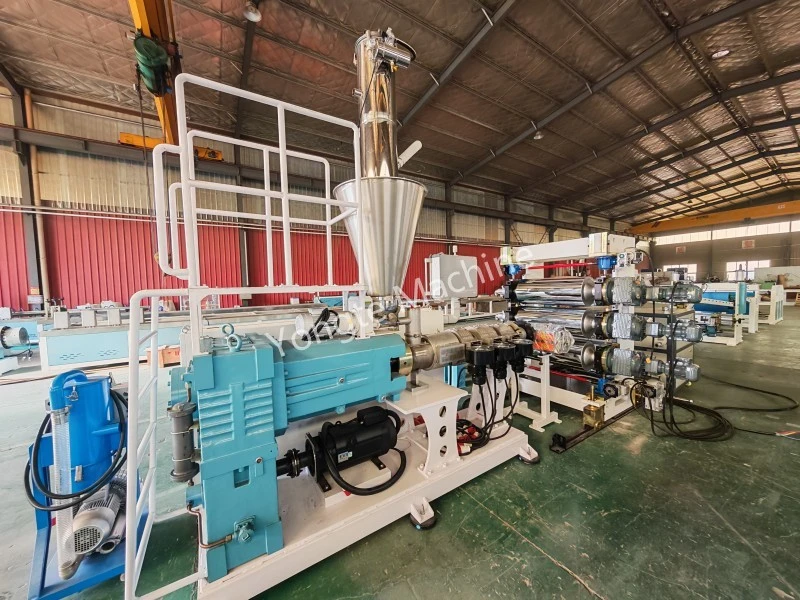

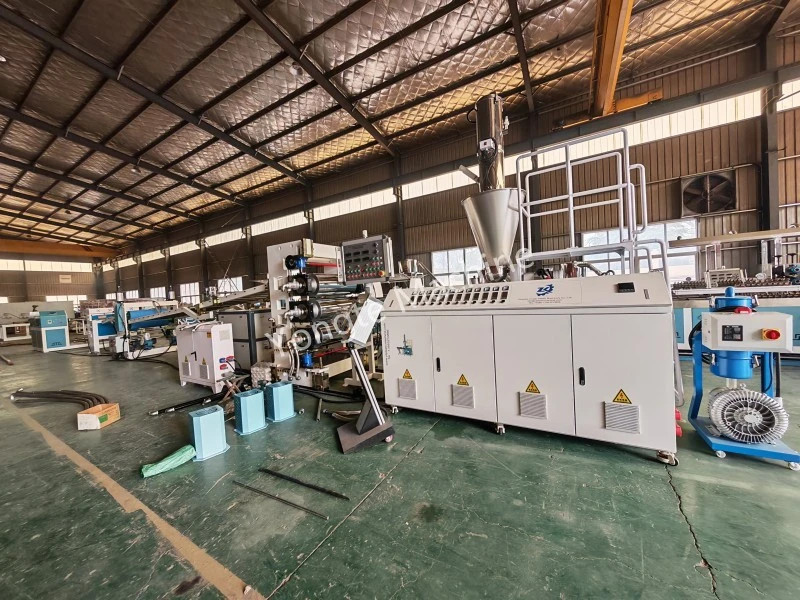

Yongte 1200 mm PVC õhukese lehe ekstrusiooniliin on spetsiaalselt välja töötatud jäiga ja pooljäika PVC õhukese lehe tootmiseks. See integreerib suure pöördemomendiga koonilise kahe kruviga ekstruuderi, täpse kolme rulliga kalandreerimisseadme, automaatse temperatuuri juhtimissüsteemi ja intelligentse etteandesüsteemi, mis tagab ühtlase paksuse, sileda pinna ja pikaajalise stabiilse töö. Kasutades meie patenteeritud täiustatud tehnoloogiat, sealhulgas täpset servoajamiga ekstrusioonijuhtimist ja optimeeritud kruvide konstruktsiooni, saavutab meie PVC õhukese lehe ekstrusiooniliin muljetavaldava tootmiskiiruse 10 meetrit minutis, säilitades samal ajal ühtlase paksuse tolerantsi ±0,02 mm piires.

Tehnilised põhiparameetrid

Täielik seadmete loend ja pildid

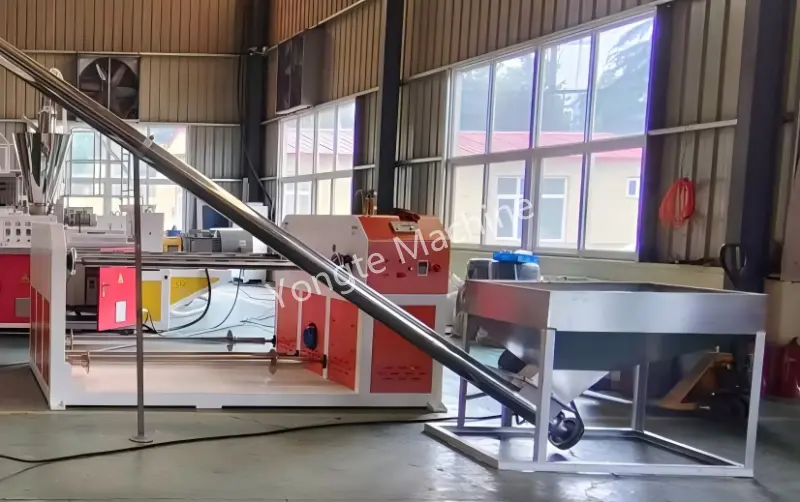

Automaatne materjalilaadur: 304 roostevabast terasest automaatne kruvisöötmine, stabiilne söötmine ja tolmuvaba keskkonnakaitse.

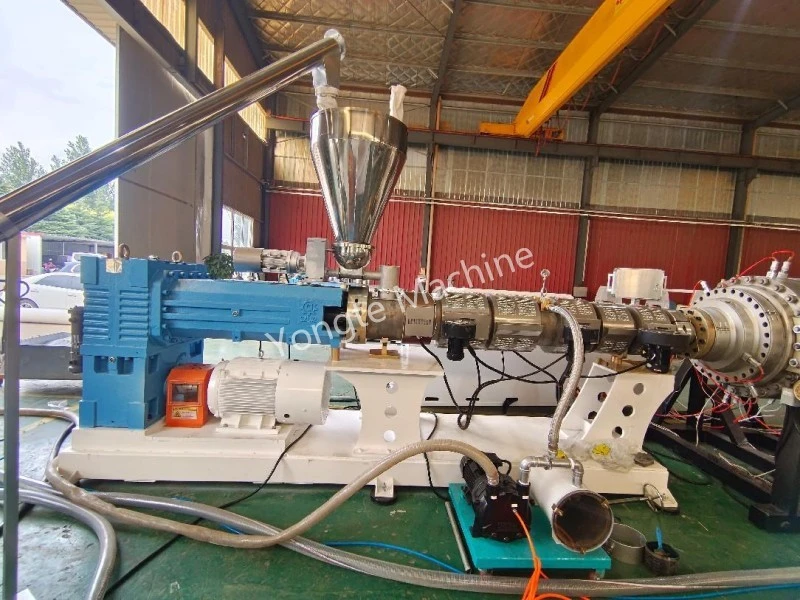

Kooniline kahe kruviga ekstruuder: SJSZ80/156 suure pöördemomendiga peaekstrudeerimismasinal on 156 mm suure läbimõõduga kruvi, mille L/D suhe on 22:1, mis tagab erakordse plastifitseerimise efektiivsuse, säilitades samal ajal madala nihkepinge – optimeeritud spetsiaalselt PVC kuumustundlike omaduste jaoks. Karastatud sulamist kruvisilindri (HRC 58-62) ja täppistöödeldud transpordielementidega varustatud see tagab ühtlase sulami segunemise ja stabiilse rõhuväljundi, vältides tõhusalt materjali lagunemist isegi pikemate tootmistsüklite ajal. Ekstruuderi servokiiruse juhtimissüsteem (55 kW servomootor) võimaldab astmeteta kiiruse reguleerimist vahemikus 5 kuni 35 pööret minutis, mahutades erinevaid PVC koostisi, sealhulgas jäik, pooljäik ja modifitseeritud klassid kaltsiumkarbonaadi ja lisanditega.

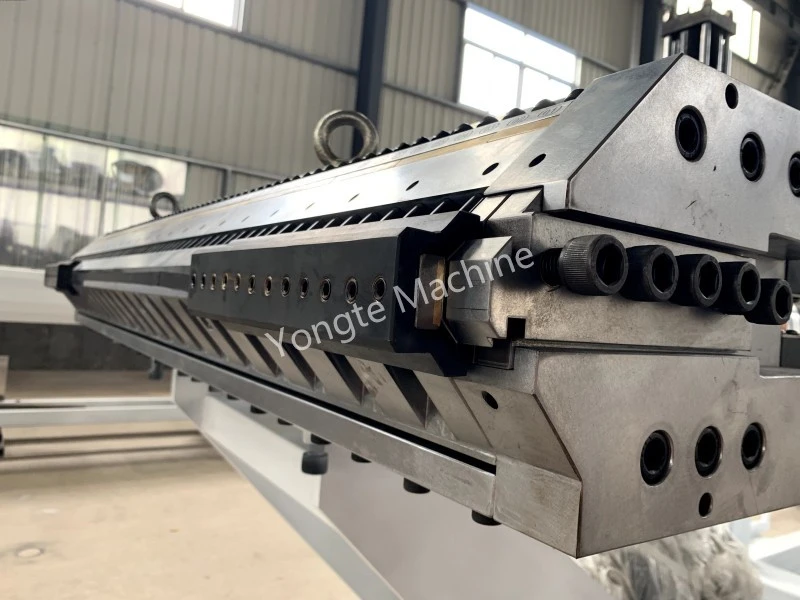

T-tüüpi stants: 1200 mm laiune riidepuu-tüüpi stants, täpne vormimine paksusega 0,4–2 mm.

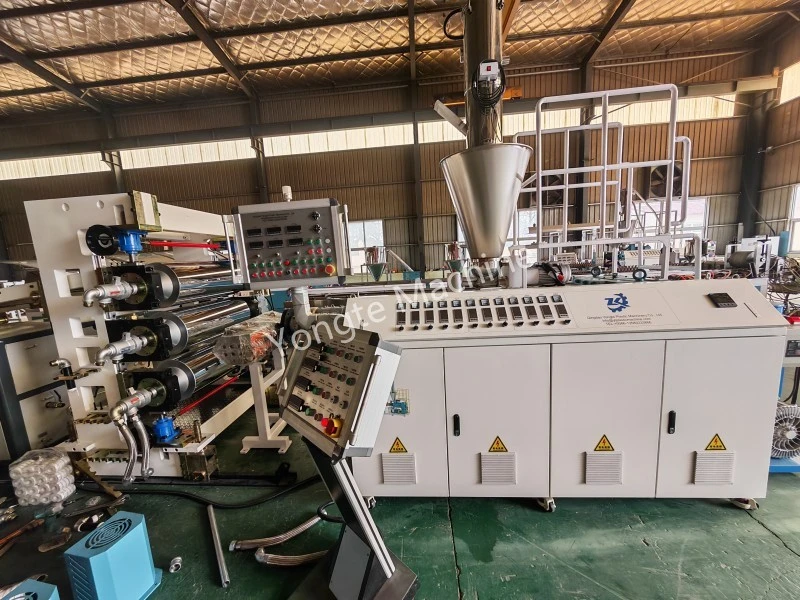

Kolme rulliga kalandreerimisseade: täppiskarastusega ja karastustöötlusega õmblusteta terastorudega rulli pind saavutab kõvaduse HRC≥62 ja peegelviimistluse Ra≤0,2μm, tagades erakordse kulumiskindluse ja lehe pinna kvaliteedi. Servoajamiga pilu reguleerimise süsteemiga (reageerimisaeg ≤0,1 s) võimaldab see paksuse reguleerimist mikroni tasemel (reguleerimisvahemik 0,4–2 mm) korratavusega ±0,01 mm piires. Kolmetsooniline rulliku temperatuuri reguleerimise süsteem, mis kasutab ringlevat soojusülekandeõli, säilitab täpse temperatuuri stabiilsuse ±1 ℃ kogu rulli pikkuses (1200 mm töölaiuses), välistades termilise deformatsiooni ja tagades lehtede ühtlase jahutuse. Iga rull on sõltumatult reguleeritav kiiruse (5–35 pööret minutis) ja rõhu (0–150 N/cm) suhtes, mis vastab erinevatele PVC koostistele ja paksusele, minimeerides samal ajal valmis lehe sisemist pinget.

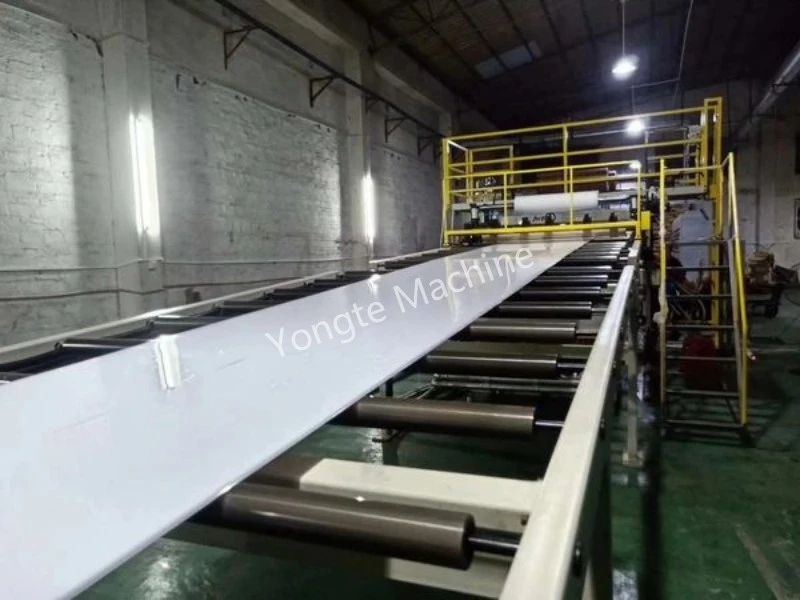

Jahutusklamber: 6 m pikkune roostevabast terasest rullkonveieri kronstein ühtlaseks jahutamiseks ja deformatsioonivastaseks.

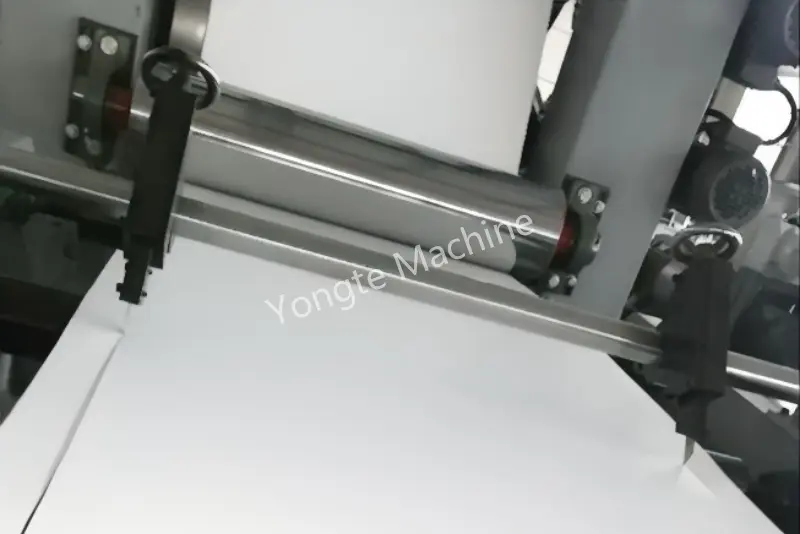

Veebipõhine automaatne servalõikur: võrgus automaatne servade kärpimine, tsentraliseeritud jäätmete ringlussevõtt kadude vähendamiseks.

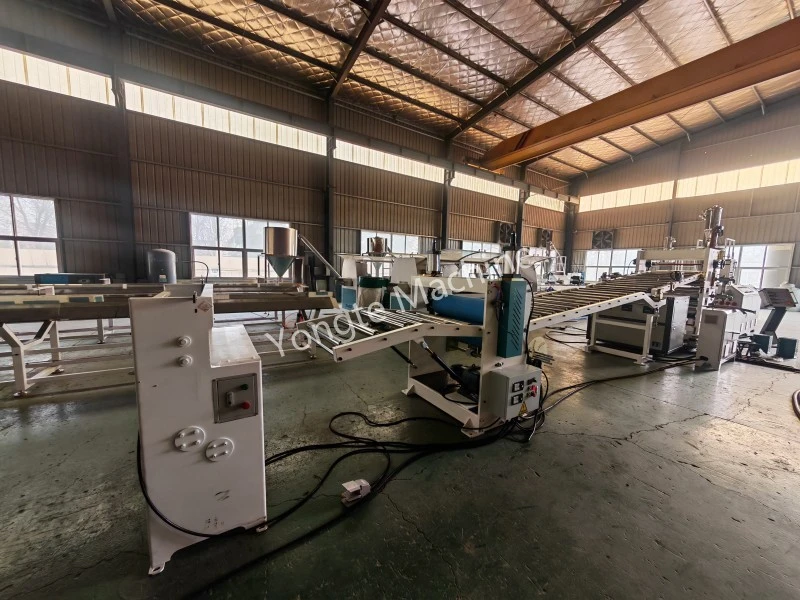

Väljatõmbeseade: topeltkummist rulliga servoveojõud, stabiilne töö ja stabiilne pinge.

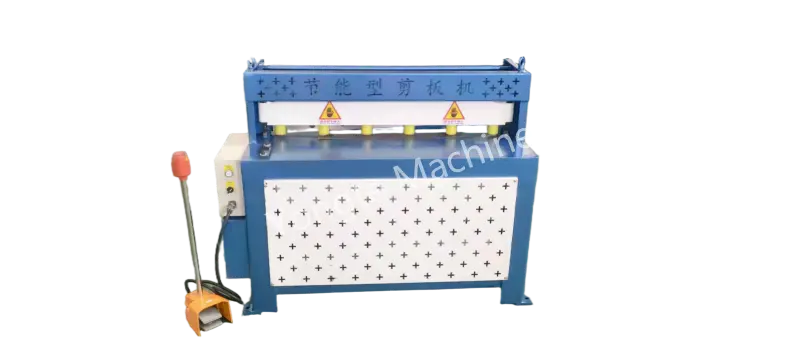

Automaatne lõikemasin: see võib lõigata PVC õhukese lehe vajaliku pikkusega tükkideks, seejärel tuleb PVC-leht kokku virnata. see lõikemasin on varustatud servomootoriga kiireks ja automaatseks lõikamiseks. lõikeserv ilma kahjustusteta

Intelligentne elektriline juhtimissüsteem: Omroni temperatuuriregulaator, ABB inverter, Innovance servo, Siemensi/Schneideri kontaktor; valikuline PLC + 10-tolline HMI puuteekraan reaalajas jälgimiseks ja kõigi parameetrite ühe klõpsuga reguleerimiseks.

Peamised eelised

1. Kõrge pöördemoment ja suurepärane plastifikatsioon: Segmenteeritud tünn, täpne temperatuuri reguleerimine ja optimeeritud kruvikonfiguratsioon tagavad ühtlase segunemise ja piisava plastifitseerimise, mis sobib erinevate valemite stabiilseks tootmiseks.
2. Stabiilne ja kiire väljund: võimas ajamisüsteem lineaarse kiirusega 15–30 m/min (reguleeritav vastavalt paksusele), stabiilse väljundi ja väiksema energiatarbimisega.
3. Ülitäpne paksusekontroll: kolme rulliga servopilu juhtimine + sisemine rulliku tsirkulatsioonijahutus, paksuse tolerantsiga ±0,03 mm kogu 600 mm laiuse ulatuses ja tasane pind ilma defektideta.
4. Nutikas ja stabiilne söötmine: kaalukaotusega doseerimissöötmine + suletud ahelaga tagasiside, täpne tooraine suhe, koostise kõikumise ja raiskamise vähendamine.
5. Intelligentne keskjuhtimine: 10-tolline HMI puuteekraan jälgib reaalajas põhiandmeid, nagu sulamisrõhk, rulli temperatuur ja lehe paksus, ühe klõpsuga parameetrite reguleerimise ja hõlpsa kasutamisega.
6. Täiuslik jahutamine ja vormimine: reguleeritav õhunuga jahutuskonveier + pinge juhtimissüsteem, mis tagab täieliku vormimise ilma deformatsiooni või kõverdumiseta.
7. 24/7 Pidev töö: Kiiresti vahetatavad stantsihuuled ja kergesti puhastatav rullisüsteem vähendavad materjali või spetsifikatsiooni muutmise ajal seisakuid, rahuldades pideva suurte partiide tootmise vajadusi.
8. Kompaktne ja ruumisäästlik: kompaktne paigutus, ruumisäästlik, mõistlikud hoolduskanalid, mugav igapäevaseks hoolduseks.
9. Täielik müügijärgne tugi: seadmete pikaajalise ja usaldusväärse töö tagamiseks osutage täistsükli teenuseid, nagu kohapealne paigaldamine, operaatori koolitus ja varuosade tarnimine.

Rakendus

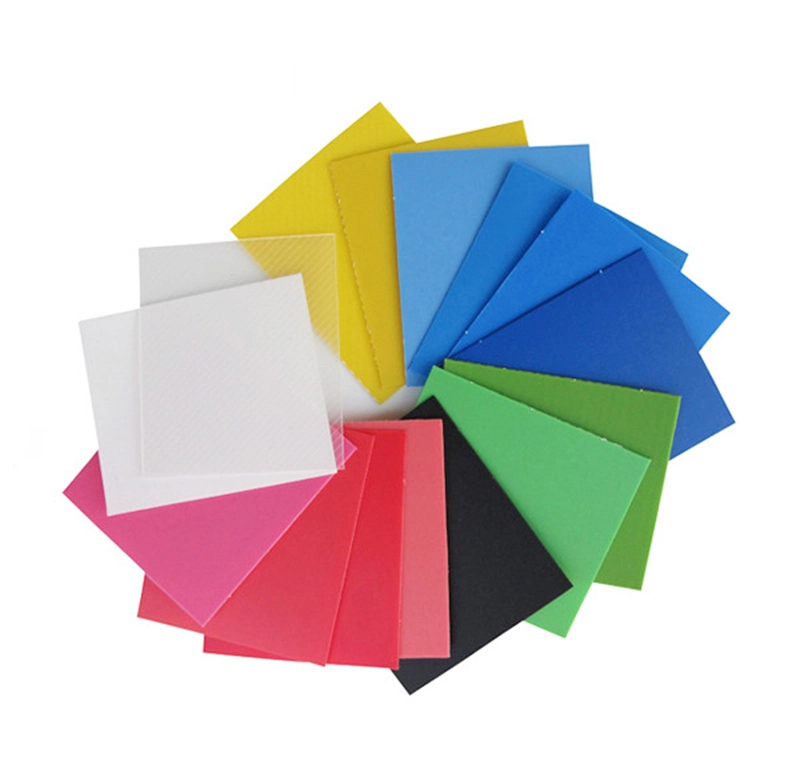

Spetsiaalselt kõrgekvaliteediliste PVC õhukeste lehtmaterjalide tootmiseks loodud ja optimeeritud valmistoodetel on erakordsed ja tugevad nakkuvusomadused, mis tagavad usaldusväärse nakkumise erinevates rakendustes. Need näitavad ka silmapaistvat vastupidavust ja pikaajalist jõudlust, taluvad keskkonnastresse ja säilitavad aja jooksul terviklikkuse. Lisaks on neil toodetel suurepärane ja rafineeritud välimus, mis tagab sileda, ühtlase ja visuaalselt atraktiivse pinna. Need kombineeritud omadused vastavad täielikult ja ületavad kõrgekvaliteediliste mööblitootmisettevõtete rangeid kvaliteedistandardeid ja rangeid nõudeid, muutes need ideaalseks valikuks esmaklassilise mööbli tootmiseks.
