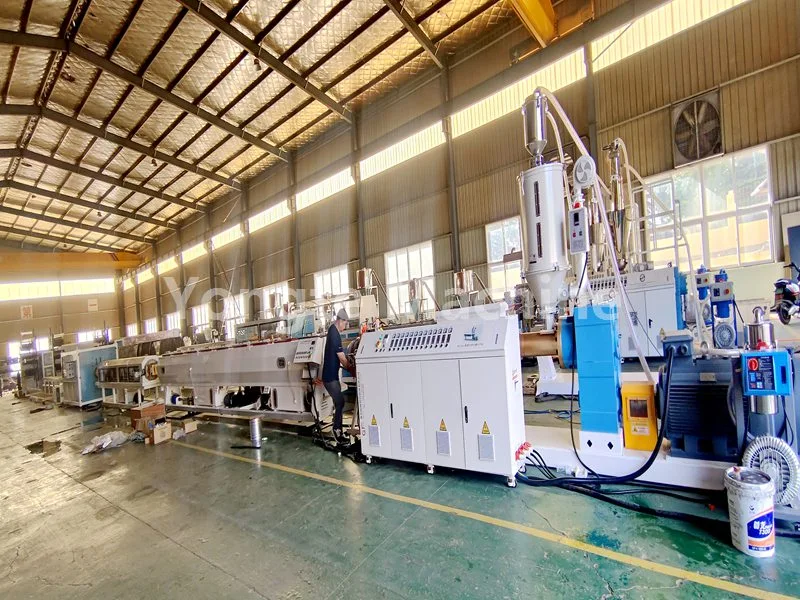

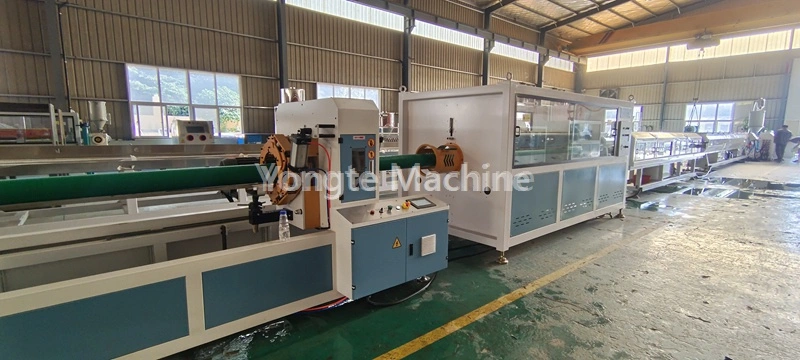

315-630 mm suure läbimõõduga PE torude valmistamise masin
Model:315-630mm
Yongte 315-630 mm suure läbimõõduga PE-torude valmistamise masin on kõrge automaatne tootmisliin suurte HDPE-torude valmistamiseks, mille võimsus on 500 kg / h.
Yongte 315–630 mm suure läbimõõduga PE-torude valmistamise masin on täisautomaatne integreeritud ekstrusioonisüsteem, mis on spetsiaalselt välja töötatud PE80/PE100 tooraine jaoks, mis hõlmab tooraine segamist, ekstrusiooni, vormimist, jahutamist, märgistamist, lõikamist ja viimistletud virnastamist.
See täielik torude valmistamise masin vastab ülemaailmsetele munitsipaalveevarustuse, gaasitranspordi, tööstusliku äravoolu, põllumajandusliku niisutus- ja sidetorude tootmise standarditele. Sellel on sünkroniseeritud stabiilne töö, kõrge 350 kg/h ekstrusioonivõimsus ja ühtlane toru pinna kvaliteet, mis sobib ideaalselt keskmistele ja suurtele torutootjatele, kes laiendavad kodumaist ja välisturu.
Protsessi voog
PE-vaik + värviline põhisegu → segamine → vaakum söötmine → kuivatamine → ekstruuderiga plastifitseerimine (180-210 ℃) → vormi vormimine → vaakumkalibreerimine → mitmeastmeline pihustusjahutus → laserprintimine → tõmbamine → fikseeritud pikkusega lõikamine → valmistoote virnastamine
Toote parameeter
| Tehniline | Parameeter | Märkused |
| Tooraine | HDPE | See võib kasutada uut materjali või kvaliteetset ringlussevõetud materjali |
| Toru läbimõõt | 315-630 mm | Kohandatud suurus 315-630 mm jaoks |
| Ekstruuderi mudel | SJ120/36 | Läbimõõt 120mm, L/D suhe 36:1 |
| Ekstrusioonivõime | 500kg/h | Väikesed erinevused tooraine koostises ja protsessi parameetrites |
| Peamine mootori võimsus | 160 kW | Uuenduslik servomootor |
| Tootmisliini kiirus | 0-3m/min | Reguleeritav sagedus |
| Installitud koguvõimsus | Umbes 250 kW | sealhulgas abiseadmed ja küttevõimsus |
| Energiatarve | Umbes 130 kW | Tegelik energiatarve stabiilse tootmise ajal |
| Jahutussüsteem | 9m vaakumvormimine + 9m pihustusjahutus | Veenduge, et PE-torud oleksid hästi vormitud ja täielikult jahutatud |
| Lõikamise täpsus | ±1 mm | Konstantse pikkusega laastuta lõikamise veakontroll |
| tööpinge | 380V/50Hz (kolmefaasiline) | Saab kohandada vastavalt kliendi nõudmistele |
| Seadme kogupikkus | Umbes 36 meetrit |
|
Toote üksikasjad
| 1. Materjali söötmine ja kuivatamine: | Polüetüleenmaterjal transporditakse automaatselt vaakuumsööturi abil ekstruuderi kuivatuspunkrisse, kus niiskus eemaldatakse, et hoida materjali niiskusesisaldus alla 0,1%, tagades seeläbi toote kvaliteedi. |
|
| 2. PE toruekstruuder: | Süsteem on varustatud ülitõhusa ühe kruviga ekstruuderiga SJ120/36, mis sisaldab 90 kW energiasäästlikku servomootorit (mille tulemuseks on umbes 20% energiatarbimise vähenemine), otseajamiga käigukasti (tagab kõrge ülekande efektiivsuse ja lihtsustatud hoolduse), kulumis- ja korrosioonikindlat (ALA-konstruktsiooniga) terasest ja täppisnitriidiga), tõhus infrapuna küttespiraalsüsteem ja automatiseeritud temperatuuri reguleerimise süsteem (sisaldab Omroni ülitäpset temperatuuriregulaatorit). Need keerukad komponendid tagavad ühiselt materjali stabiilse sulamise, ühtlase ekstrusioonirõhu ja ühtlase tootekvaliteedi kogu tootmisprotsessi vältel. |
|
| 3. Markeerimisliini ekstruuder: | SJ35 ekstruuderit kasutatakse PE-torudele märgistusjoonte trükkimiseks. See on võimeline tootma kas ühte märgistusjoont või mitut märgistusjoont, sõltuvalt kliendi spetsifikatsioonidest. |
|
| 4. Spetsiaalne PE toruvorm: | Vorm on varustatud korvi või spiraalse struktuuriga stantsipeaga, et tagada materjali ühtlane väljapressimine. |
|
| 5. Vaakumkalibreerimispaak: | Ekstrudeeritud torutoorikud kalibreeritakse kiiresti vaakum-adsorptsiooni abil (0,06–0,08 MPa), et tagada mõõtmete range täpsus. Toidukvaliteediga roostevabast terasest paak koos mitmetsoonilise vaakumjuhtimise ja veeringluse jahutusega tagab ühtlase ümaruse, sileda pinna ja tihedad tolerantsid kiirel tootmisel. |
|
| 6. Pihustusjahutuspaak: | Kasutab mitmeastmelist pihustusjahutust, et hoida vett alla 20°C, et tagada torude kiire ja ühtlane jahutamine. Roostevabast terasest konstruktsioon tagab korrosioonikindluse ja pikaajalise stabiilsuse. |
|
| 7. Väljatõmmatav veomasin: | Tõmbab ühtlaselt PE-torusid ühtlase pikkuse ja stabiilse tootmise tagamiseks. Täppisjuhtimine säilitab ühtlase pinge, vältides deformatsiooni ja tagades mõõtmete täpsuse. |
|
| 8. Planeedilõikur: | Lõikur võimaldab automaatset fikseeritud pikkusega laastuvaba lõikamist siledate, jämevabade servadega, mis on spetsiaalselt optimeeritud väikese ja keskmise läbimõõduga PE-torude jaoks. Selle täppislõikemehhanism tagab ühtlase pikkuse täpsuse ja minimeerib materjali raiskamist tootmise ajal. |
|
| 9. Lasertrükkimismasin: | Masin kuvab lasertehnoloogia abil reaalajas toote spetsifikatsioone ja partiiteavet ilma kulutarvikuid vajamata. |
|
| 10. Virnastamisrest: | Viimistletud torud virnastab automaatselt korrapäraselt, reguleeritava kõrguse/kihiga erineva pikkuse/hoiuvajaduse jaoks. Tugev raam + libisemisvastane disain tagab stabiilse virnastamise ja lihtsa käsitsemise, optimeerides ladustamise tõhusust. |
|
| 11. Elektriline juhtimissüsteem: | Meie elektrilised komponendid kasutavad rahvusvaheliselt tuntud kvaliteetseid kaubamärke, sealhulgas ABB sagedusmuundurid, Siemensi/Schneideri kontaktorid, Omroni temperatuuriregulaatorid, Siemensi PLC juhtimissüsteemid ja Innovance servomootorid. |
|
Toote rakendus
1. HDPE (polüetüleen) torud on ülemaailmselt tunnustatud kui suure jõudlusega vedeliku transpordilahendused, mis on tuntud oma
(1) tööstusharu juhtiv korrosioonikindlus (kemikaalide, hapete ja leeliste mitteläbilaskev)
(2) lekkekindlad kuumsulatatud ühendused (välistades lekkeohu)
(3) keskkonnasõbralik mittetoksiline koostis (vastab ISO 14001 ja toidukvaliteedi standarditele)
(4) pikendatud kasutusiga (normaalsetes töötingimustes sertifitseeritud 50 aastat)
2. Nende mitmekülgsus muudab need eelistatud valikuks erinevates sektorites:
(1) elamu/äri veevärk
(2) olmereo- ja sademeveekanalisatsioonisüsteemid
(3) suuremahulised põllumajanduslikud niisutusprojektid
(4) tööstuslikud rakendused kemikaalide, suspensioonide ja suruõhu transportimiseks.
Yongte masina eelised - humaniseeritud mehaaniline disain ja vastupidav kvaliteet
Läbi aastakümnete kestnud lakkamatu innovatsiooni ja vankumatu pühendumuse tipptasemele nõuab meie ettevõte oma plasttorude valmistamisel ülitugevate kulumiskindlate materjalide kasutamist. Need mehhanismid on allutatud põhjalikele sepistamisprotsessidele ja ulatuslikele ja rangetele kvaliteedihinnangutele, et tagada nende vastupidavus sagedase kasutamisega seotud kulumisele ja raskete keskkonnatingimuste söövitavale mõjule.
1. Energiasäästlik servoajamsüsteem
Varustatud Innovance'i kaubamärgi servomootoriga, säästate 15–20% energiat võrreldes traditsioonilise asünkroonmootoriga; täpne pöördemomendi ja kiiruse reguleerimine, madal müratase ja vibratsioon, pikk kasutusiga ja madalad hoolduskulud.
2. 30% tööjõukulude vähendamine täisautomaatika abil
Täisautomaatne söötmine, intelligentne temperatuuri juhtimine, automaatne fikseeritud pikkusega lõikamine ja virnastamine tagavad mehitamata südamikutootmise. Integreeritud PLC keskjuhtimine haldab kõiki tootmisparameetreid, lihtsustab tööprotsessi ja vähendab suurel määral tööjõudu.
3. Tugev vastupidav terasraam
Masinabaas kasutab tahke terasplaadi CNC lõikamist ja poleerimist, raami kasutusiga üle 20 aasta. Kõik materjali ja veega kokkupuutuvad osad kasutavad roostevaba terast 304, et vältida rooste ja korrosiooni tekkimist.
4. Ultra kulumiskindel Screw & Barrel
Kasutage esmaklassilist bimetallkruvi ja SKD-kattega silindrit, kasutusiga 1,5–2 korda pikem kui tavalisel 38CrMoAlA legeerterasest kruvisilindril, vähendades klientide varuosade vahetuskulusid.
5. Standardsed rahvusvahelised elektrikomponendid
Kõik elektrilised osad on omaks võtnud maailmakuulsaid kaubamärke, korralikult paigutatud juhtmestik ja selged märgid. Kogu elektrikapp läbis range ohutustesti, vastab EN60204-1 ja EMC EN61000 seeria standarditele.
6. Täitke saatmiseelne test ja ülemere teenus
Kõik masinad läbivad enne tarnimist täieliku töökatse, et tagada stabiilne väljund ja täiuslik torude kvaliteet. Professionaalne insenerimeeskond pakub kohapealset paigaldus-, kasutuselevõtu- ja töötajate koolitusteenust kogu maailmas.
Edukad juhtumid
Yongte on pühendunud kvaliteetsete, tipptasemel uuenduslike plasttorude masinate tootmisele. Need masinad integreerivad täiustatud materjaliteaduse, täppistehnika ja intelligentsed juhtimissüsteemid, et pakkuda lahendusi, mis ületavad tööstusstandardeid. Põhikomponentide (nagu kruviekstruuderid ja kalibreerimisüksused ning tootmisprotsessid) pideva uurimis- ja arendustegevusest lähtuva optimeerimise kaudu on Yongte 315–630 mm PE torude valmistamise masin saavutanud kõrge tunnustuse nii kodumaistel kui ka rahvusvahelistel turgudel. Paigaldamised ulatuvad Aasiasse, Euroopasse ja Ameerikasse ning klientide rahulolu on kõrge.
